오늘은3D도면을ZWCAD에서2D도면으로간단히작업하는방법에대해안내드립니다.
AUTOCAD(오토캐드)와 동일하게 사용 가능한 ZWCAD(ZW캐드)의 Flatshot(플랫샷) 기능에 대해 자세히 설명드리겠습니다.
Flatshot기능 = ZWCAD2022 신기능 Flatshot기능을 사용하면 도면변환없이 3D개체를 2D도면으로 만들 수 있습니다.
또한 3D 객체의 숨은 선을 나타낼 수 있으며, 단순 표현을 하거나 세부 표현을 할 때 사용자가 원하는 표현 방식을 선택하여 나타낼 수 있습니다.
지금부터 3D 객체를 2D 도면으로 빠르고 쉽게 변경할 수 있는 ZWCAD의 기능, Flatshot에 대해 알아보겠습니다.

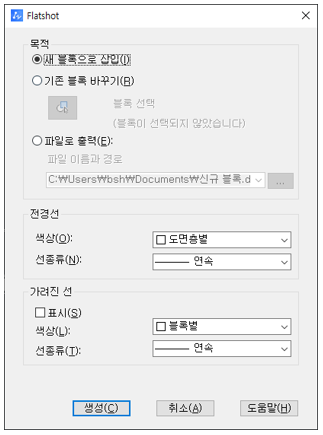

- 명령 Flatshot을 입력하여 대화 상자 실행
2. Flatshot(플랫샷) 기능으로 새로운 블록 삽입, 기존 블록 전환, 파일에서 출력 총 3가지 옵션으로 사용 가능하며 투영 객체의 색상 및 선 종류도 지정할 수 있습니다.

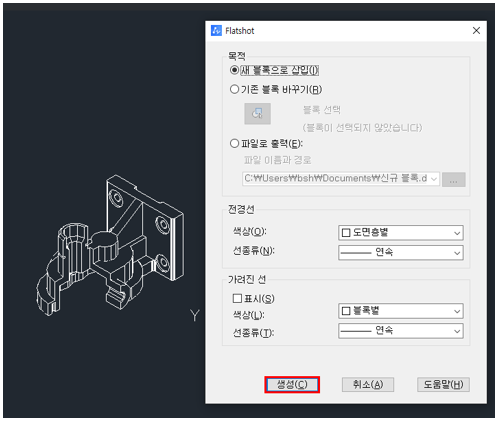

3. 옵션 설정 후 작성 아이콘을 클릭합니다.
4. 삽입점을 지정합니다.
5. X축척비율, Y축척비율, 회전각도를 지정합니다.
6. 정면도 Flatshot(플랫샷)!
!
7. 오른쪽 면도도 Flat sho t!
!
8. 평면도 Flatshot!
!
이처럼 매우 간단한 조작만으로 ZWCAD 2022에서 Flatshot 기능을 사용하여 보다 효율적인 작업이 가능합니다.
Flatshot을 비롯한 다양한 ZWCAD 2022(ZW캐드 2022)의 새로운 버전의 기능에 대해 좀 더 쉽고 재미있게 풀어 보았습니다.
ZWCADKOREA의 서포터즈 ‘김지영’님의 ZWCAD2022)신기능 안내만화에서 자세한 기능을 확인하시기 바랍니다.
※ 위 만화는 ZW프렌즈 김지영님의 제작물입니다.
무단 배포 및 사용을 금지 합니다.
이상으로 AUTOCAD(오토캐드)와 동일한 ZWCAD(ZW캐드)의 기능인 Flatshot 기능에 대하여 안내하였습니다.
익숙해지면 너무나 편리하게 사용할 수 있는 ZWCAD(ZW캐드) 기능의 Flatshot!
